RESUMEN

La pletismografía corporal es una prueba de función pulmonar que mide la mecánica pulmonar a través de la medición de la capacidad residual funcional (FRC_pleth) y la resistencia específica de la vía aérea (sRaw). Su uso es de gran utilidad para la confirmación de restricción pulmonar, así como para la cuantificación de la hiperinflación pulmonar. El objetivo de este documento es actualizar el procedimiento y las recomendaciones de la pletismografía corporal de acuerdo con los estándares internacionales vigentes de la Sociedad Americana del Tórax y la Sociedad Europea Respiratoria, 2021 y 2023, así como emitir recomendaciones prácticas para su interpretación.

PALABRAS CLAVE

pletismografía corporal, función pulmonar, volúmenes pulmonares.

Abreviaturas:

• ATS = Sociedad Americana del Tórax (American Thoracic Society)
• ERS = Sociedad Europea Respiratoria (European Respiratory Society)
• ERV = volumen de reserva espiratorio (expiratory reserve volumen)
• EVC = capacidad vital espiratoria (expiratory vital capacity)
• FEV₁ = volumen espiratorio forzado en el primer segundo
• FRC = capacidad residual funcional
• FRC_pleth = capacidad residual funcional por pletismografía (functional residual capacity by plethysmography)
• FVC = capacidad vital forzada (forced vital capacity)
• GLI = Global Lung Initiative
• IC = capacidad inspiratoria (inspiratory capacity)
• ITGV = volumen de gas intratorácico (intrathoracic gas volumen)
• LIN = límite inferior de la normalidad
• LSN = límite superior de la normalidad
• p5 = percentil 5
• p95 = percentil 95
• PC = pletismografía corporal
• PRISm = espirometría alterada de la relación preservada (preserved ratio impaired spirometry)
• Raw = resistencia de las vías respiratorias (airway resistance)
• RV = volumen residual (residual volumen)
• sRaw = resistencia específica de la vía aérea (specific airway resistance)
• SVC = capacidad vital lenta (slow vital capacity)
• TLC = capacidad pulmonar total (total lung capacity).
• VC = capacidad vital (vital capacity)
• VT = volumen corriente (tidal volumen)

Introducción

La pletismografía corporal (PC) es una prueba de función pulmonar que mide la capacidad residual funcional (FRC_pleth), también denominada volumen de gas intratorácico (ITGV), así como la resistencia específica de la vía aérea (sRaw)¹ (véase material suplementario). Confirma la presencia de restricción pulmonar y, en enfermedades obstructivas, cuantifica la hiperinflación pulmonar.^2,3

Los valores obtenidos en la PC dependen de la distensibilidad y elasticidad de la caja torácica y del parénquima pulmonar, así como de la integridad de la musculatura respiratoria. La distensibilidad es la facilidad que tiene un cuerpo para estirarse o deformarse (cambio de volumen que se observa por cambio de presión), mientras que la elasticidad es la oposición que ofrece un cuerpo a ser estirado (capacidad para regresar a su forma original).⁴

La medición de la PC se basa en la Ley de Boyle-Mariotte: "el volumen de un gas es inversamente proporcional a la presión a la que está sujeto el gas en condiciones isotérmicas; por lo tanto, durante la compresión de un gas en estas condiciones, el producto de la presión por el volumen permanece constante".⁵ El objetivo de esta revisión es actualizar el documento publicado en el 2019 sobre el procedimiento y recomendaciones de pletismografía, de acuerdo con los estándares internacionales vigentes –ATS [Sociedad Americana del Tórax] / ERS [Sociedad Europea Respiratoria] 2021 y 2023–^6,7 y emitir recomendaciones prácticas para su interpretación.

DefiniciÓn

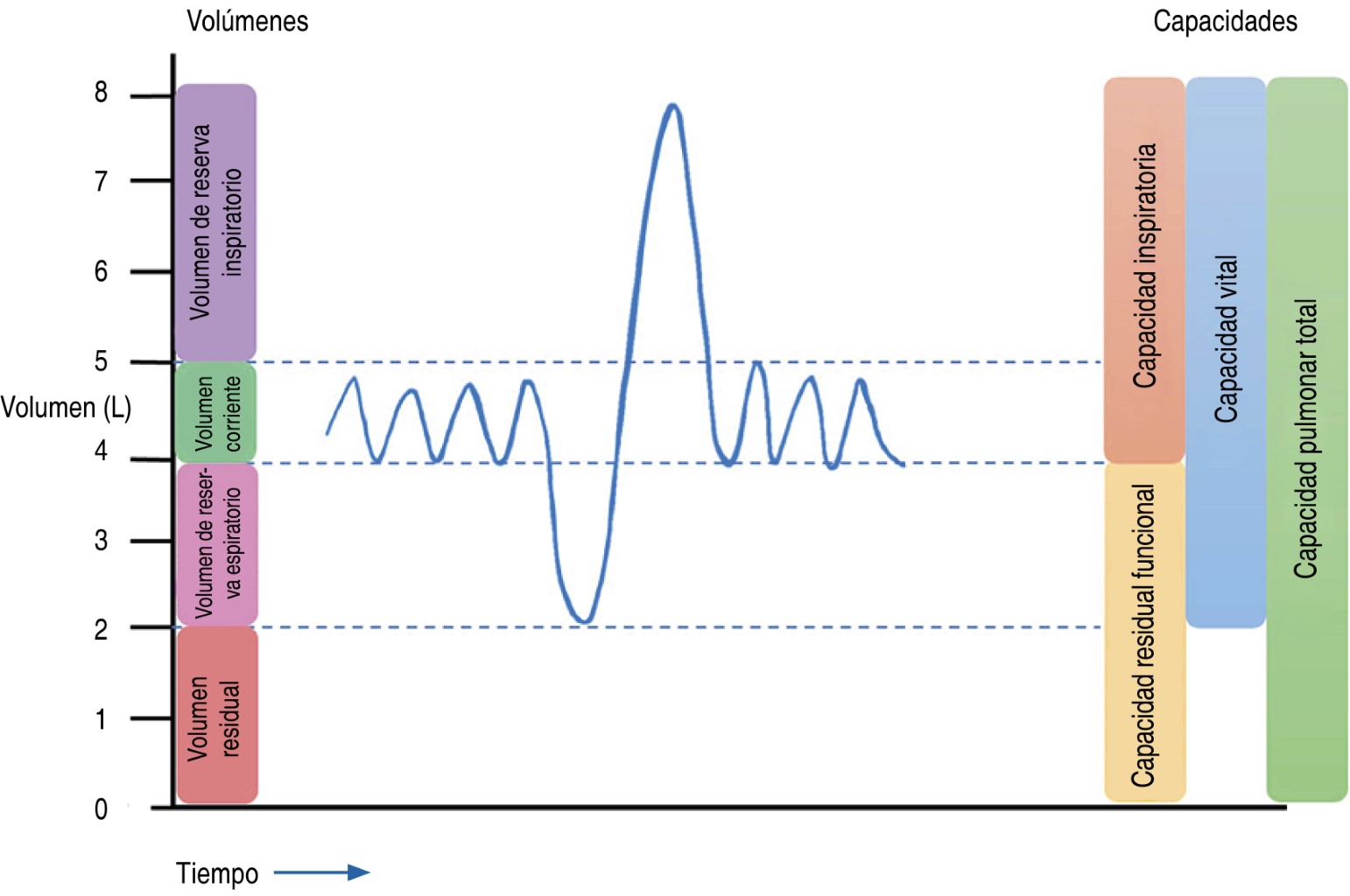

La PC es una prueba de mecánica pulmonar que mide los volúmenes pulmonares, cuantifica la cantidad total de gas en el tórax (ya sea que esté en comunicación directa con la vía aérea o no),⁵ y mide la capacidad pulmonar total (TLC), la cual esta subdividida en cuatro volúmenes y cuatro capacidades que se muestran en la Figura 1 y sus definiciones se resumen en la Tabla 1.^7,8

La medición cardinal de la PC es la FRC, para lo cual es preciso que el volumen de aire al final de la espiración a volumen corriente (VT), se mantenga estable. El estándar de espirometría (ATS, 2019) define esta estabilidad como la presencia de al menos tres respiraciones a VT con una diferencia entre el máximo y el mínimo volumen pulmonar al final de la espiración dentro del 15% del VT.⁹

La FRC_pleth incluye compartimentos pulmonares ventilados y no ventilados, sus resultados pueden ser mayores que los obtenidos por métodos de dilución o lavado de gases, en presencia de obstrucción grave, bullas o enfisema. Aunque teóricamente la FRC_pleth puede aumentar por el gas abdominal, la cantidad de éste, es pequeña (~100 mL) y volúmenes mayores parecen no tener efecto en la medición de la FRC.¹⁰ En casos de obstrucción grave la FRC_pleth puede estar sobreestimada cuando la frecuencia respiratoria (FR) durante la maniobra de jadeo es > 1 Hz (60 respiraciones/min) porque la presión bucal subestima el cambio absoluto en la presión alveolar.^7,11

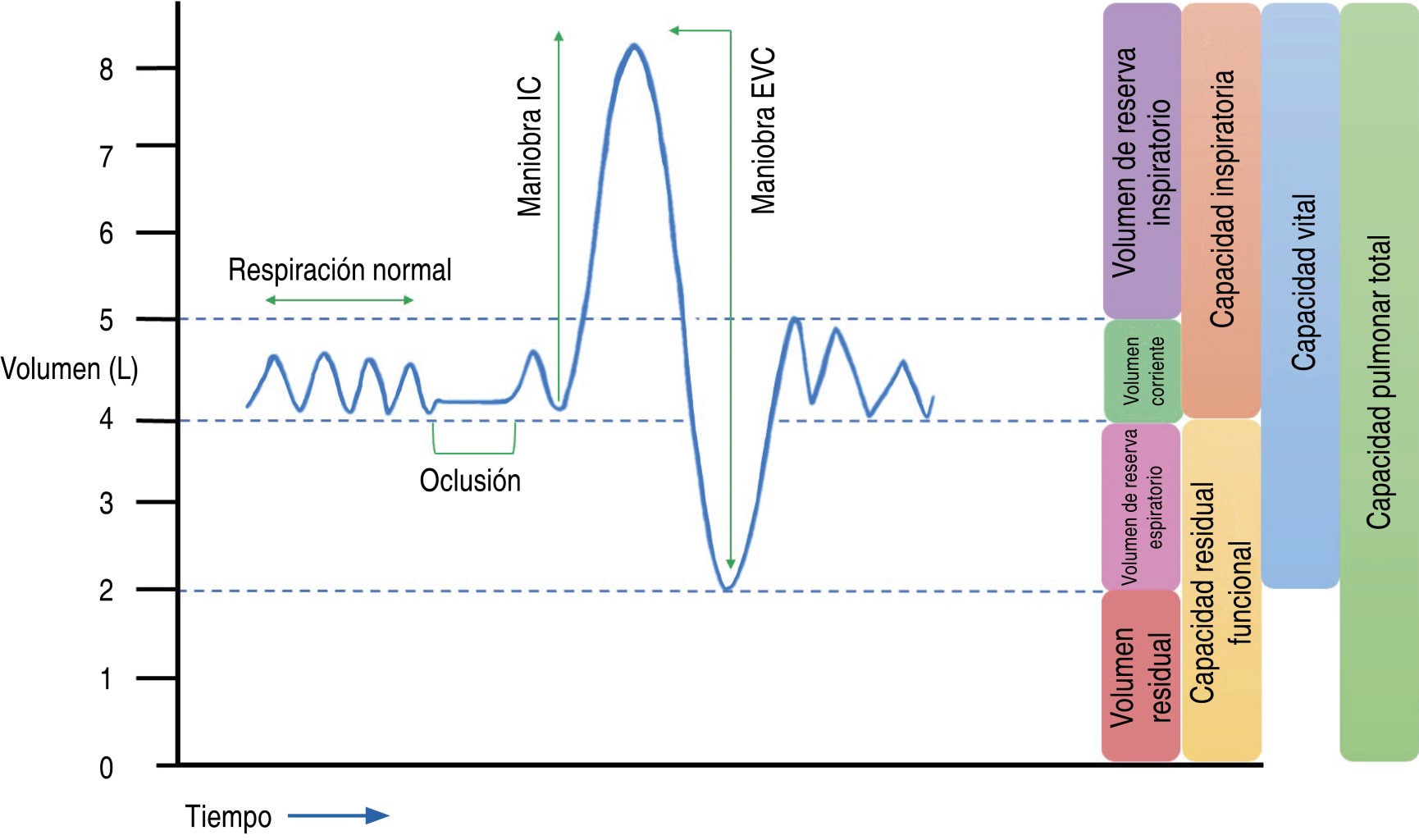

Después de la medición de FRC, se requiere realizar una maniobra de capacidad inspiratoria (IC) para medir la TLC, y finalizar con maniobra de capacidad vital espiratoria (EVC) lenta hasta llegar a volumen residual (RV), sin que se retire la boquilla.⁷ Es importante resaltar la maniobra de EVC lenta, puesto que una maniobra forzada puede ocasionar el cierre prematuro de la vía aérea dependiente y generar sobreestimación del RV (Figuras 2 y 3).⁷

Para realizar el cálculo de la TLC y el RV se requiere reportar las subdivisiones pulmonares, para ello es importante la medición de la capacidad vital (VC) y de una de sus subdivisiones, como la IC o el volumen de reserva espiratorio (ERV); la repetibilidad tanto de la IC como del ERV estará determinada en parte por la repetibilidad de FRC.⁷

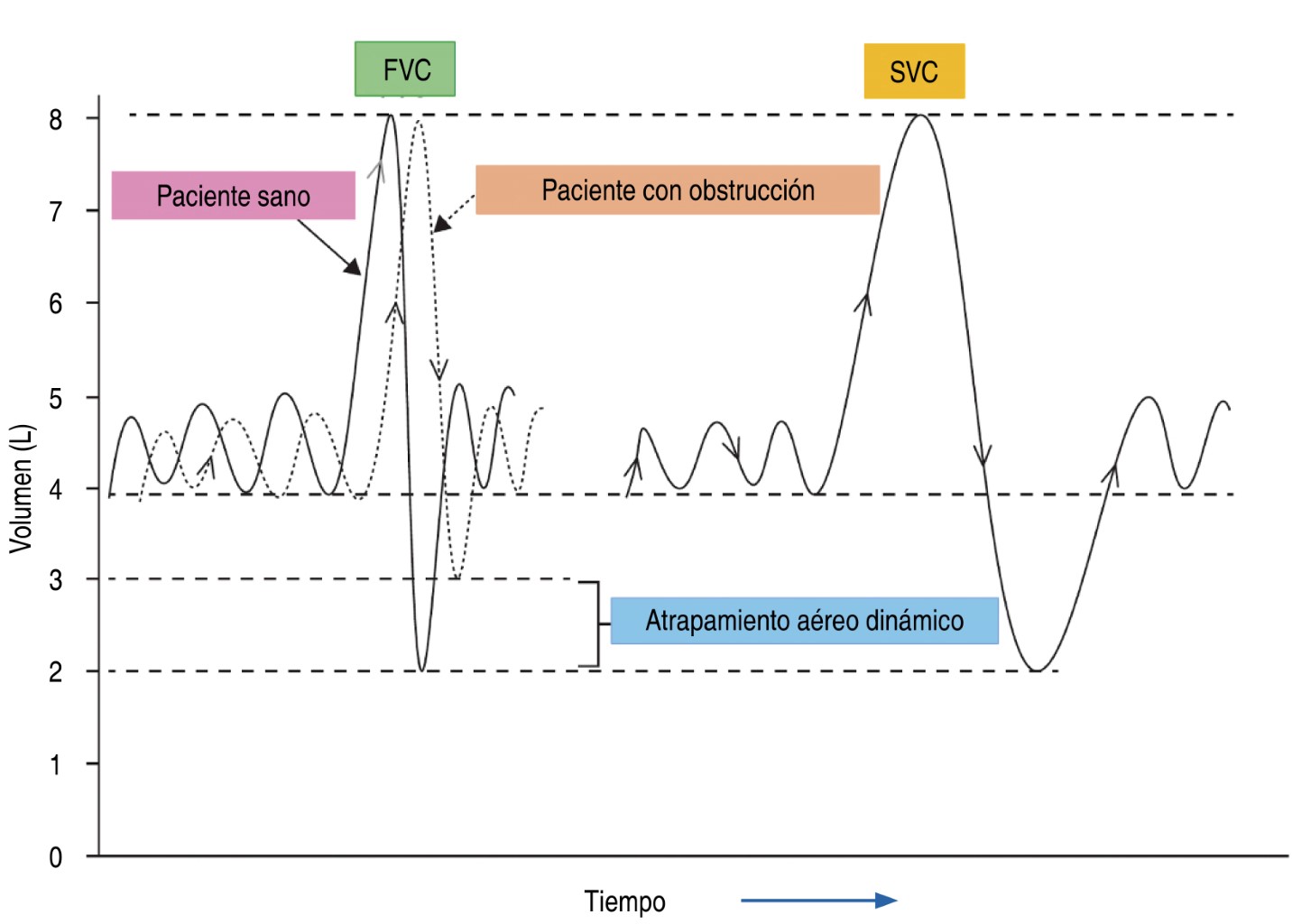

La espirometría vinculada (asociada) es ideal, la espirometría no vinculada no es una opción que se recomiende para pletismografía.⁷

Indicaciones de la PC

Sus indicaciones se detallan en la Tabla 2.^1,12 Sugerimos medir volúmenes pulmonares en aquellos sujetos con espirometrías anormales (capacidad vital forzada [FVC] disminuida, por ejemplo: probable patrón mixto, PRISm).⁶

Contraindicaciones de la PC

Son similares al resto de las contraindicaciones para las demás pruebas de función respiratoria (Tabla 3).^6,13 Algunos riesgos durante la realización de la PC son: hipoxemia en sujetos con necesidad de oxígeno suplementario, ansiedad, angustia, claustrofobia y disnea.

Equipo y consumibles de la PC

El pletismógrafo es una cabina hermética con un volumen de 700-1,200 L (más grande para pacientes con obesidad, muy altos, o con silla de ruedas). Su hermeticidad le permite mantener un volumen constante; así, los cambios en el volumen torácico que acompañan a una compresión o descompresión del gas pulmonar durante las maniobras respiratorias en la obturación, se pueden calcular midiendo los cambios en la presión de la cabina.⁷

El pletismógrafo requiere: software y hardware conformes a la norma ISO 26782, transductor para presión bucal (≥ ± 50 cmH₂O; mínimo 8 Hz de respuesta) y sensor de flujo que cumpla con los estándares presentados para espirometría. Debe medir cambios en la presión de la cabina con precisión dentro de ± 0.2 cmH₂O. Los cambios en la temperatura pueden provocar un cambio de presión de hasta 1 cmH₂O, lo que requiere un rango de trabajo más amplio del transductor.^7,14

Es ideal un tiempo constante de 10 s (rango 5-25 s) para una fuga controlada (que minimiza los cambios de presión que ocurren lentamente). Los cambios de temperatura al interior de la cabina son comunes y pueden detectarse a partir del gráfico volumen-presión (Figura 4) durante la oclusión, que muestra una diferencia sistemática en la pendiente entre compresión y expansión.^7,14

Los fabricantes deben especificar la frecuencia de respuesta de sus sistemas y cómo verificarla. La frecuencia de respuesta debe ser mínimo cinco veces la frecuencia de la señal que se está midiendo, en este caso, para una respiración de jadeo máxima aceptable de 1.5 Hz (90 respiraciones/minuto) esto significa que una frecuencia de respuesta mínima aceptable es de 8 Hz.^7,14

Es crucial que los equipos tengan conexión en red para transmitir resultados a expedientes electrónicos y facilitar el acceso a información clínica, además de recopilar datos para investigaciones.

En la Tabla 4 se enlistan otros consumibles necesarios.

ProtecciÓn personal

Lavado de manos (40-60 s) o con gel-alcohol (20-30 s) antes y después de realizar la prueba, aplica para operador y sujeto. Mascarilla quirúrgica (idealmente N95); cabello corto, o agarrado; uso de guantes (cuando la piel tenga alguna lesión) y protección ocular. Buena ventilación y uso de filtros antimicrobianos.¹⁵

Indicaciones al sujeto antes de la PC¹³

Las principales indicaciones se describen en la Tabla 5.

PreparaciÓn del equipo antes de la PC

Control de calidad y calibración:¹⁴

• 1. Verificación de calibración del pletismógrafo corporal.


  • a. Verificación de la calibración: procedimiento que establece una relación entre el volumen o flujo medido por el sensor y el flujo o volumen real del calibrador (jeringa). Realice verificación de la calibración de la cabina al menos una vez al día, así el software calculará los factores de corrección.^9,16
  • b. Realice verificación de la calibración del sensor de flujo del pletismógrafo para volumen con una jeringa de 3 L, por lo menos una vez al día con tres maniobras a flujos diferentes en el rango entre 0.5 y 12 L/s (inyección de 3 L en 0.5 a 6 s). Compruebe que el volumen en cada flujo cumpla el requisito de precisión de ≤ 3%, asegúrese de guardar los resultados (véase material suplementario para información detallada).^9,16

Procedimiento de la PC^5,7,13,14

• 1. El personal del laboratorio recibe al paciente, confirma su identidad y que la solicitud coincida con sus datos y el estudio solicitado.
• 2. Si el paciente habla otro idioma o lengua diferente al español, deberá acompañarlo un familiar o traductor para explicarle el procedimiento.
• 3. Revise contraindicaciones; si existiera alguna, notifique al médico para evaluar si procede la prueba.
• 4. Explique el procedimiento y los riesgos antes de realizar la prueba y ofrezca aclaraciones si lo requiere. Se recomienda la siguiente explicación al paciente: "La pletismografía es una prueba que sirve para medir el tamaño de sus pulmones, se parece mucho a la espirometría, pero para realizarla tiene que estar dentro de esta cabina cerrada durante aproximadamente 15 minutos. No se preocupe por estar dentro de la cabina, usted no sentirá malestar y yo lo estaré vigilando e instruyendo en todo momento".
• 5. Ingrese en el equipo los datos del paciente: nombre completo, fecha de nacimiento, sexo biológico al nacimiento, peso y estatura. Véase material suplementario para la toma de valores antropométricos.
• 6. Seleccione la ecuación de referencia adecuada para el sujeto.
• 7. Introduzca al paciente en la cabina del pletismógrafo, siéntelo en posición recta y ajuste la silla para que los pies estén apoyados sobre el piso. Ajuste la altura del sensor de flujo para que el paciente alcance la boquilla sin extender o flexionar el cuello.

Instruya y demuestre cómo realizar la PC: uso de boquilla, usar dientes sin morder, sellar labios, usar pinza nasal, sujeción de mejillas sin levantar brazos; demuestre el jadeo obstruyendo la parte posterior de la boquilla y avise que la puerta permanecerá cerrada durante la prueba.

Recomendaciones: a los pacientes con claustrofobia explíqueles que la puerta se puede abrir en cualquier momento de la prueba. Verifique que la expansión torácica no se limite por el uso de fajas, corsé, etcétera. En el caso del uso de dentaduras postizas bien ajustadas generalmente se dejan en su lugar, en caso contrario es mejor retirarlas.

Maniobra de la PC⁷

• 1. Cierre la puerta de la cabina y espere a que se estabilice la presión y la temperatura.
• 2. Ajuste el sensor de flujo a cero.
• 3. Indique al paciente que se coloque la boquilla, la pinza nasal y sujete sus mejillas con las manos. Detener las mejillas es particularmente importante en casos de obstrucción al flujo aéreo, donde reduce, pero no elimina, el impacto de las frecuencias de jadeo más altas.
• 4. Indíquele que respire tranquilamente hasta que se alcance un volumen pulmonar al final de la espiración estable (FRC estable), generalmente de tres a 10 respiraciones a VT estable. La Figura 2 ejemplifica la maniobra de PC.
• 5. Ocluya el obturador al final de la espiración (cuando el paciente esté en el nivel de FRC estable) durante aproximadamente 2 a 3 s, tiempo durante el cual el paciente realiza jadeo suave contra el obturador cerrado (~ ± 1 kPa [~ ± 10 cmH₂O]) o a una frecuencia entre 0.5 y 1.0 Hz (30 a 60 respiraciones por minuto) y máximo 1.5 Hz (90 respiraciones por minuto).
• 6. Nota: frecuencias de jadeo > 1.5 Hz pueden llevar a una sobreestimación de la FRC. Este efecto aumenta a medida que empeora la obstrucción. Frecuencias de jadeo:
  • – Registre las maniobras de jadeo aceptables (una serie de dos o tres líneas rectas casi superpuestas, con histéresis mínima entre la inspiración y la espiración), en el gráfico de presión-volumen. Ver Figura 4.

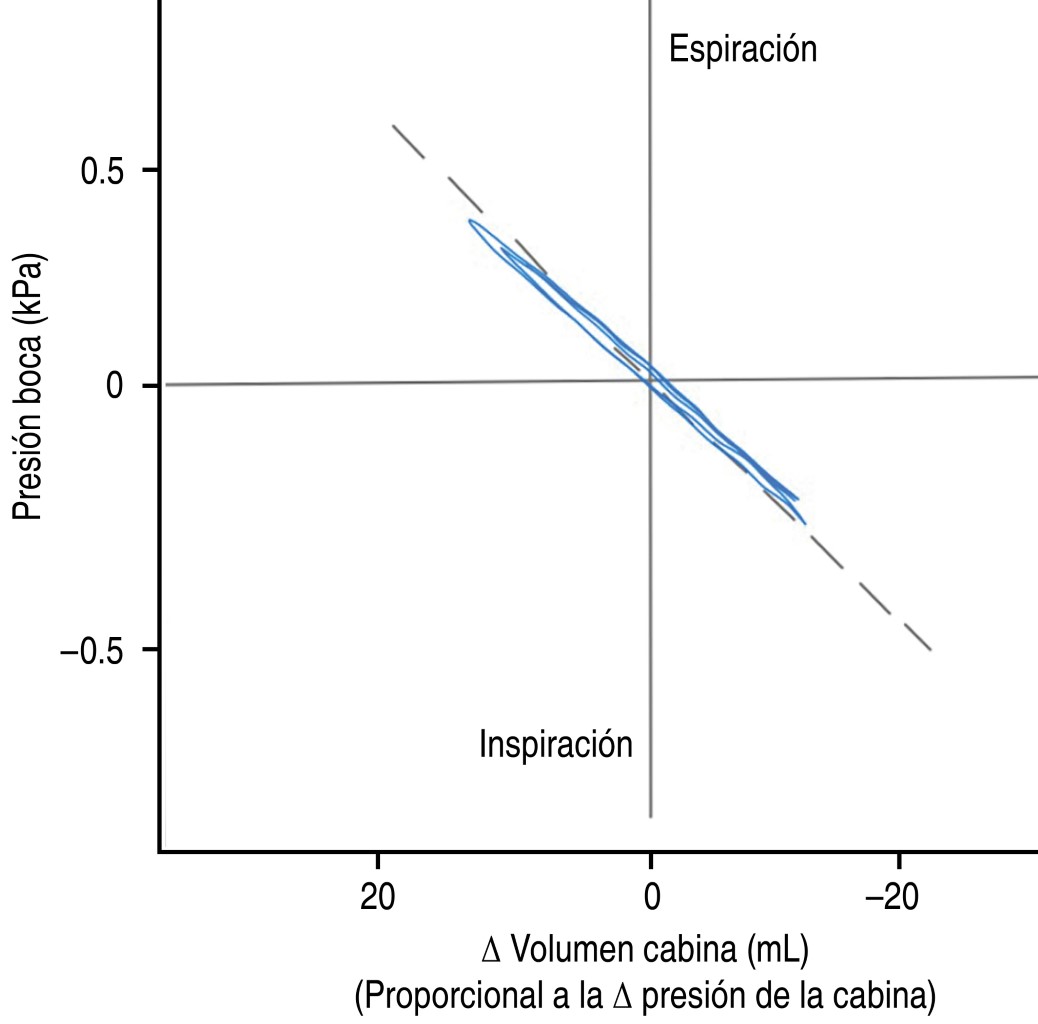

  • – Durante el jadeo con el obturador cerrado, revise que las maniobras sean aceptables. Verifique el ajuste automático de la diferencia entre ITGV y FRC_pleth en el trazo del espirograma. La frecuencia de jadeo para cada maniobra debe mostrarse en el reporte numérico.
  • – Al abrirse la válvula de obturación, debe realizar maniobra de IC, seguida de EVC lenta hasta RV.

• 7. Nota: pacientes con disnea grave pueden tener dificultades para realizar una maniobra de IC inmediatamente después de la maniobra de jadeo contra el obturador cerrado. Para superar esto, indíqueles que permanezcan en la boquilla y respiren dos o tres veces después de la maniobra de jadeo, antes de realizar las maniobras IC y EVC (Figura 2).
  • – La medición de las resistencias de la vía respiratoria no debe efectuarse durante la misma maniobra realizada para medir los volúmenes pulmonares, porque las frecuencias óptimas de jadeo son diferentes y el aumento del tiempo en la boquilla aumenta la posibilidad de fugas, lo que puede comprometer la medición de los volúmenes pulmonares. Recomendamos hacer la medición de las resistencias de la vía aérea al final, una vez que tengamos ya seleccionadas las maniobras aceptables y repetibles.
  • – Finalice la maniobra, permita que el paciente se recupere y repita el proceso; en caso de una maniobra fallida, repita las instrucciones y demuestre nuevamente la prueba.
  • – Obtenga tres maniobras con criterios de aceptabilidad y evalúe repetibilidad (ver apartado: evaluación de la PC).
  • – Si ha finalizado el estudio, apoye la salida del paciente de la cabina, guarde los resultados para generar el informe del estudio. Al finalizar, limpie y desinfecte la cabina pletismográfica y el área de atención del paciente.

EvaluaciÓn de la PC⁷

El estándar ERS/ATS 2023 de volúmenes pulmonares⁷ propone la siguiente clasificación basada en FRC y la espirometría vinculada.

• 1. Aceptable: cumple todos los criterios de calidad.
• 2. Utilizable: reportado y usado con precaución.
• 3. No aceptable o Rechazada: considerar no informar.

Criterios de aceptabilidad

La Tabla 6 enlista los criterios de aceptabilidad para la medición de la FRC_pleth y la Tabla 7 enlista los de aceptabilidad para la maniobra de espirometría vinculada

Criterios de repetibilidad

1. Obtenga tres valores de FRC_pleth (ITGV) aceptables que coincidan en un 5%. Calcule la repetibilidad:

[(ITGV mayor – ITGV menor) / ITGV promedio] × 100

Si no logra este valor, puede ser usable un valor de 10%.

GraduaciÓn de la calidad de PC⁷

El sistema de graduación considera el número de maniobras aceptables para FRC_pleth, SVC y la repetibilidad, emitiendo como grado de calidad final de la prueba el más bajo obtenido, por ejemplo; con ≥ 3 maniobras aceptables para FRC y SVC con repetibilidad entre 5 y 10%, la prueba se clasifica como C (Tabla 8).

En los grados D, E y U (usable) se emite un reporte, pero debe ser interpretado con precaución.

Reporte de la PC⁷

SelecciÓn de maniobras

Si obtiene ≥ 2 maniobras aceptables que cumplan con repetibilidad de FRC del 5%, éstas y sus maniobras de espirometría vinculadas deben usarse para informar la FRC y otros volúmenes pulmonares.

El valor reportado para FRC es el promedio de las mediciones de FRC técnicamente aceptables utilizadas para el cálculo de la TLC.

TLC es el promedio de la suma de los valores de FRC técnicamente aceptables y maniobras de IC vinculadas.

RV es el valor reportado para TLC menos la SVC más grande medida. Recomendamos que todos los métodos vinculen las maniobras de espirometría con la medición de FRC para calcular la TLC y/o RV.⁷ Para más detalles, véase material suplementario. La Tabla 9 muestra la información que debe contener el reporte.

InterpretaciÓn de la PC

El estándar ERS/ATS 2021 recomienda utilizar el límite inferior de la normalidad (LIN) y el límite superior de la normalidad (LSN) o percentil 5 (p5) y percentil 95 (p95), respectivamente. Ya no se toma como referencia el porcentaje del predicho.⁶

Recomienda usar los valores de referencia de Global Lung Function Initiative (GLI), los cuales integran mediciones según sexo, rango de edad 5-80 años, procedente de 11 países con la limitación de ser predominantemente para poblaciones europeas.⁶

Hemos analizado los valores referencia de GLI en mexicanos que habitan en una altitud moderada (1,500-2,500 m sobre el nivel del mar) encontrando volúmenes pulmonares más altos y, por tanto, pobre ajuste de esta ecuación a nuestra población. Es importante, que en cada región se analice el ajuste de las diferentes ecuaciones. Con fines de interpretación usar sexo biológico al nacimiento y no género.

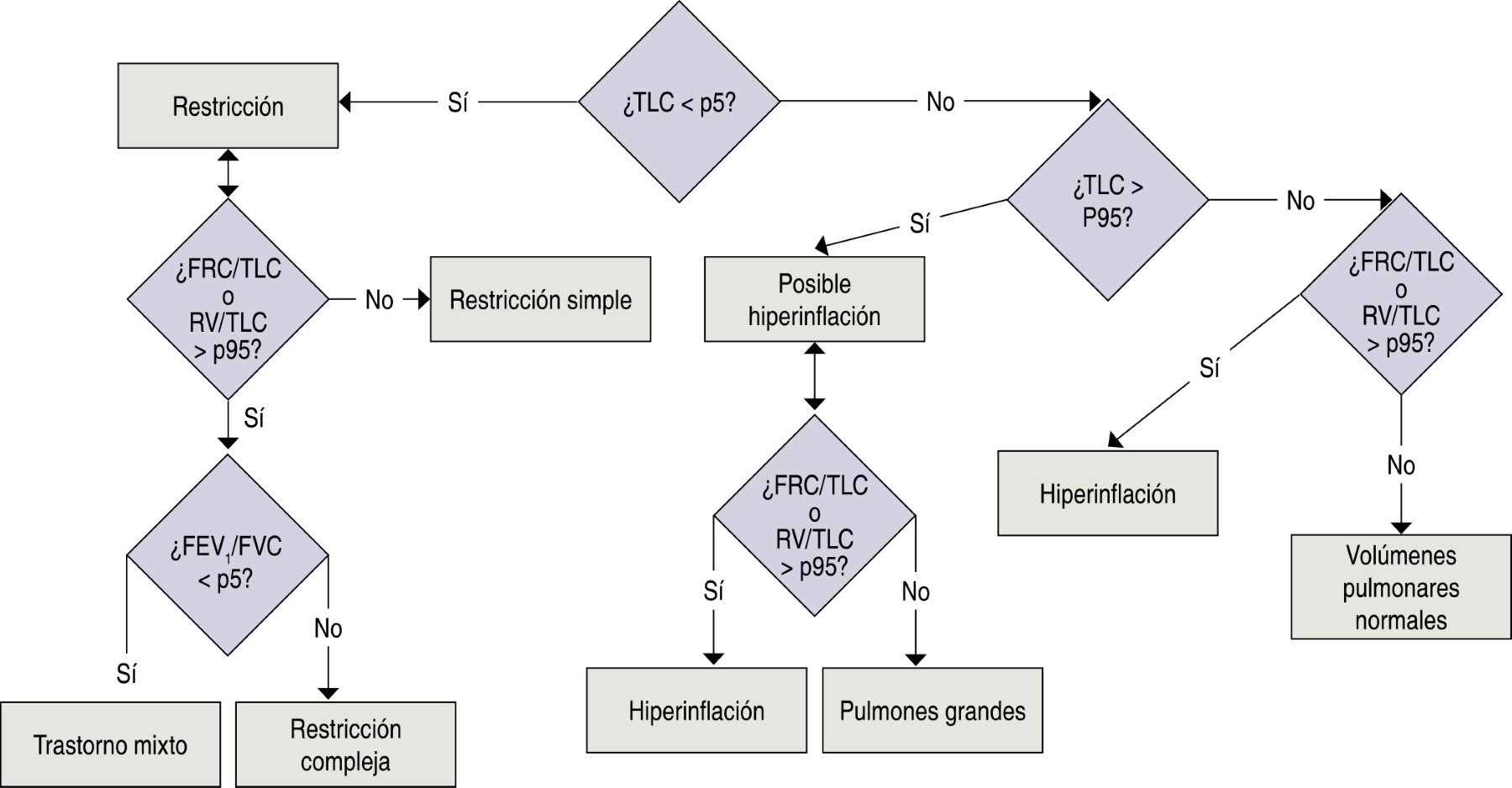

El algoritmo actualizado para la interpretación de la PC se muestra en la Figura 5.⁶

Inicie con TLC, si es un patrón restrictivo. (Lado izquierdo del algoritmo).

Una vez diagnosticada la restricción, evalúe la relación FRC/TLC o RV/TLC si es > LSN o p95, revise la relación FEV₁/FVC de la espirometría del paciente, si FEV₁/FVC es patrón mixto (restricción por pletismografía + obstrucción por espirometría).

Si la relación FEV₁/FVC no es < al LIN o p5, se trata de una restricción compleja.

Si FRC/TLC o RV/TLC no es > al LSN o p95 se trata de una restricción simple.

Por otra parte, regrese al inicio del algoritmo y revise TLC, si TLC no es < al LIN o p5 (lado derecho de la figura), proceda a ver si es > LSN o al p95, si tampoco está por arriba de estos, analice la relación FRC/TLC o RV/TLC y vea si es > LSN o p95, si no está por arriba, se trata de volúmenes pulmonares normales.

Si la TLC no es > LSN o al p95, pero la relación FRC/TLC o RV/TLC es > p95 se trata de hiperinflación o atrapamiento aéreo.

Si desde el inicio la TLC es > LSN o p95 se trata de una posible hiperinflación, proceda a ver la relación FRC/TLC o RV/TLC, si no es > LSN o p95 se trata de pulmones grandes.

Si en esta misma parte del algoritmo, la FRC/TLC o RV/TLC es > LSN o p95 se confirma la hiperinflación.

La hiperinflación puede ocurrir con TLC, FRC y RV, o sólo con FRC o sólo con RV; en la primera situación, el aumento de la TLC indica pérdida de la retracción elástica, por lo que probablemente sea debido a enfisema; mientras que, en la última situación, el aumento de la FRC o RV sin aumento de la TLC puede observarse en bronquitis crónica o asma, sugiriendo atrapamiento aéreo.

Conclusiones

La PC representa una herramienta diagnostica invaluable en la clasificación de los trastornos ventilatorios. A la luz de las actualizaciones en la técnica de realización y de interpretación, es imperativo que los profesionales de la salud adaptemos y apliquemos estas innovaciones, con la finalidad de mejorar la precisión de las mediciones, profundizar en la comprensión de sus resultados y así facilitar una mejor toma de decisiones clínicas. Aún falta trabajar en una ecuación de referencia que ajuste mejor a la población mexicana.

Material suplementario

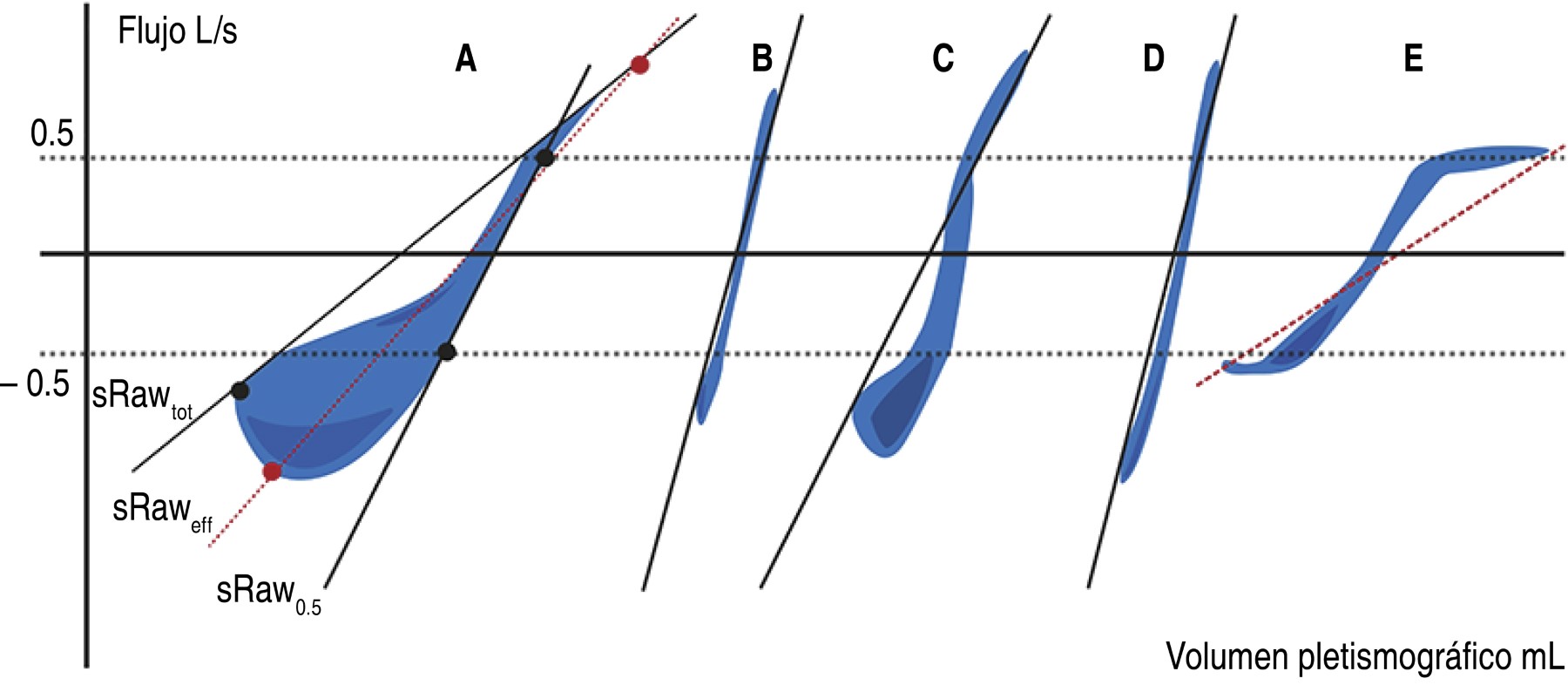

Resistencia especÍfica de la vÍa aÉrea

En mecánica de fluidos, la resistencia se define como la relación entre la presión impulsora (diferencia de presión que impulsa a un fluido a moverse de un punto a otro) y el flujo. Mayor presión necesaria implica mayor resistencia. En el ámbito respiratorio, la resistencia de las vías respiratorias (Raw) es la relación entre la diferencia presión entre los alvéolos y la boca (esta última es constante durante la respiración libre) y la tasa de flujo determinada en la boca.⁵ La pletismografía corporal (PC) evalúa la resistencia de las vías respiratorias, pero la medida principal registrada es la resistencia específica de las vías respiratorias (sRaw) que, pese a su nombre, no es una resistencia literal.¹⁷

Como la presión alveolar no se puede medir durante la respiración libre, se usa un marcador sustituto de la resistencia al flujo de aire, relacionando la tasa de flujo con el volumen de desplazamiento o la presión en la cabina, ambos directamente medibles. Este volumen de desplazamiento refleja los cambios en el volumen torácico necesarios para crear la presión impulsora en el pulmón.¹⁸

La relación entre el volumen de desplazamiento o, equivalentemente la presión en la cabina y la tasa de flujo, expresada en unidades adecuadas se denomina "resistencia específica de las vías respiratorias, sRaw". Al graficar el flujo verticalmente contra el volumen de desplazamiento horizontalmente se obtienen "curvas cerradas" que indican la sRaw (Figura 6B). En sujetos sanos, estas curvas son casi rectas, mientras que en pacientes con patologías respiratorias muestran patrones útiles para el diagnóstico diferencial (Figura 6). Una curva más plana sugiere mayor sRaw. Es importante diferenciar estas curvas como "asas de resistencia específica" y no simplemente "asas de resistencia", ya que esta distinción afecta la interpretación de los datos.^1,19

El siguiente ejemplo ilustra cómo el sRaw es afectada por el volumen pulmonar y la resistencia de las vías respiratorias. Considere dos pacientes con idénticos volúmenes y resistencias pulmonares, ambos generan la misma presión alveolar y flujo de aire, resultando en asas idénticas de respiración o sRaw. Sin embargo, si uno de los pulmones es el doble de grande que el otro, este paciente necesitará el doble de volumen de desplazamiento para generar la misma presión, duplicando su sRaw pese a tener la misma resistencia. De forma similar, si los volúmenes son iguales pero la resistencia de uno es el doble que la del otro, el paciente con mayor resistencia requerirá el doble de cambio en la presión alveolar, resultando en un asa menos empinada y una sRaw doble. Esto demuestra que la sRaw varía según el volumen pulmonar y la resistencia de las vías respiratorias, y que las asas de respiración pueden ser similares con diferentes resistencias si las proporciones de volumen y resistencia son inversas.¹

PreparaciÓn del equipo antes de la prueba

Control de calidad y calibración¹⁴

• 1. Verificación de calibración diaria del pletismógrafo corporal.


  • a. Realice verificación de calibración del transductor de presión de boca en forma diaria.
  • b. La señal de pletismografía se calibra diariamente utilizando una señal de volumen con magnitud y frecuencia similar a las que serán registradas con los pacientes.
  • c. Durante la verificación de calibración y el uso, evite cambios rápidos en la presión y las vibraciones de la habitación (ejemplo: cierre abrupto de puertas, cambios en las corrientes de aire de la habitación provenientes de la calefacción, ventilación y aire acondicionado, y sistemas de filtro de aire de partículas de alta eficiencia). Los vientos intensos y la luz solar directa también pueden afectar las mediciones.⁷
  • d. Asegúrese de que el obturador de oclusión bucal ofrece una resistencia mínima a la apertura y al cierre (es decir, que no se bloquee).
  • e. Siga las instrucciones del fabricante para configurar el equipo.
  • f. Mensualmente realice la validación de precisión del volumen determinado, con un modelo de pulmón o contenedor con una frecuencia de compresión-descompresión de 0.5 a 1 Hz. La precisión del pletismógrafo debe mantenerse en ± 50 mL o 3% del volumen del modelo usado (lo que sea más grande) basado en el promedio de cinco determinaciones.
  • g. Es conveniente contar con controles biológicos sanos, capaces de lograr maniobras con un coeficiente de variación < 5% para FRC y TLC; a quienes se realizan pruebas mensualmente; ante actualizaciones de software o sospechas de error del equipo, mediciones por fuera de dos desviaciones estándar del habitual ameritan verificación exhaustiva del equipo en busca de errores y mantenimiento correctivo.
  • h. Verifique que los criterios de aceptabilidad se encuentren dentro de límites aceptables (acorde con las indicaciones del fabricante):
    • h.1. QPB = Factor de calidad (coeficiente de variación) de presión de la cabina.
    • h.2. Verificación Tau (constante de tiempo (Tau) = vida media en segundos).
    • h.3. KPB = Factor de calibración.

Procedimiento de la PC

Medidas antropomÉtricas

• 1. Registre el peso en kilogramos, en unidades cerradas al 0.5 kg más cercano; mida la estatura con el individuo sin calzado, en posición completamente erecta, talones juntos y mirando al frente.
• 2. En los pacientes que no puedan mantenerse de pie o sufran de deformidad de caja torácica, puede utilizarse la medición de la extensión de los brazos para estimar la estatura de pie: mida la distancia entre las puntas de los dedos centrales (envergadura del brazo).
• 3. Para los hombres caucásicos: altura = envergadura del brazo/1.03; para los hombres afroamericanos: altura = envergadura del brazo/1.06; y para las mujeres altura = envergadura del brazo/1.01.
• 4. En el caso de pacientes que no puedan ser medidos de pie y además no cuenten con un brazo se puede medir la media envergadura, como la distancia entre la punta del dedo medio y la vértebra cervical prominente y se multiplica por 2. Y si se llega a presentar algún paciente con deformidad importante de la postura corporal en quien no sea posible medir la envergadura de forma lineal se deberá calcular la envergadura compuesta (segmentos).

Reporte de la PC

SelecciÓn de maniobras

En caso de no obtener al menos dos maniobras de FRC aceptables y repetibles, todas las maniobras con FRC aceptable o utilizable y que cumplan con repetibilidad de al menos 10% se deben usar para el cálculo. Si se consideran tres o más maniobras (ejemplo: uno aceptable y dos utilizables) y no se cumple con la repetibilidad de FRC de al menos 10%, la maniobra con la mayor diferencia de FRC respecto al FRC promedio debe descartarse junto con su espirometría vinculada. Luego se recalcula la repetibilidad de FRC y se descartan maniobras adicionales de forma similar hasta que se cumpla con la repetibilidad de al menos 10%. La coexistencia de dos maniobras de FRC aceptables pero que no sean repetibles en al menos 10% es infrecuente; si ocurre, intente obtener otra maniobra para determinar cuál es la atípica.
